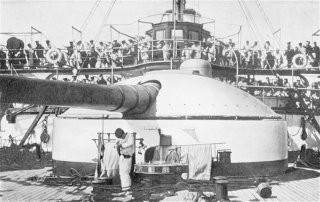

Cañón de proa de  280 mm del Vizcaya
LA ARMADA EN EL TEATRO DE OPERACIONES ATLÁNTICO

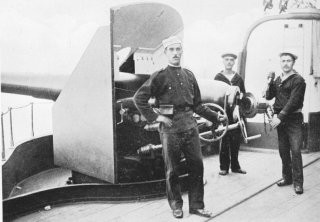

Cañón de 140 mm del Vizcaya



A C O R A Z A D O S



PELAYO:

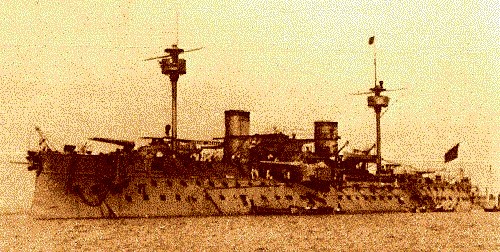

  el SOLITARIO, en Suez
BOTADO EL AÑO: 1.887
DESPLAZAMIENTO: 9.900 toneladas
VELOCIDAD: 16 nudos
BLINDAJE MÁXIMO: 450 mm.
ARMAMENTO: 2 cañones de 320 mm.; 2 cañones de 280 mm.; 1 cañón de 160 mm; 12 cañones de 120 mm; 2 cañones de 70 mm; 19 cañones ligeros; 4 ametralladoras; 6 tubos lanzatorpedos
OBSERVACIONES: Su corta autonomía, de 3.000 millas naúticas, y su gran calado, le imposibilitaban tanto desplazarse a cualquiera de los frentes sin carbonear en alta mar y dificultaban su entrada en determinados puertos. Fue apodado "EL SOLITARIO" puesto que fue el único acorazado español hasta la aparición de la clase"España"



NUMANCIA:

La fragata blindada Numancia, primer buque acorazado en dar la vuelta al mundo, tras su reconversión en acorazado-guardacosta. No estuvo lista para el conflicto.
BOTADO EL AÑO: 1.863 y modernizada en 1897
DESPLAZAMIENTO: 7.300 toneladas
VELOCIDAD: 12 nudos
BLINDAJE MÁXIMO: 130 mm.
ARMAMENTO: 4 cañones de 200 mm.; 3 cañones de 150 mm.; 8 cañones de 140 mm; 2 cañones de 70 mm; 16 cañones ligeros; 2 tubos lanzatorpedos
OBSERVACIONES: Uno de los navíos más célebres en la armada española. Era una fragata acorazada a la que tras sometérsele a una profunda modernización se le clasificó como acorazado guardacostas.Fue el primer navío de hierro en dar la vuelta al mundo. No llegó a estar lista para el conflicto.



VITORIA:

la fragata acorazada VITORIA, tras su modernización.
BOTADO EL AÑO: 1.865 y en modernización desde 1.897
DESPLAZAMIENTO: 7.250 toneladas
VELOCIDAD: 11 nudos
BLINDAJE MÁXIMO: 160 mm.
ARMAMENTO: 4 cañones de 200 mm.; 12 cañones de 150 mm.; 2 cañones de 70 mm; 12 cañones ligeros; 2 tubos lanzatorpedos.
Tal y como se hiciese con la "Numancia", se le sustituyó el aparejo por dos mástiles militares. Durante el 98 estaría destinada en Cádiz.





CRUCEROS ACORAZADOS



CRISTOBAL COLÓN:

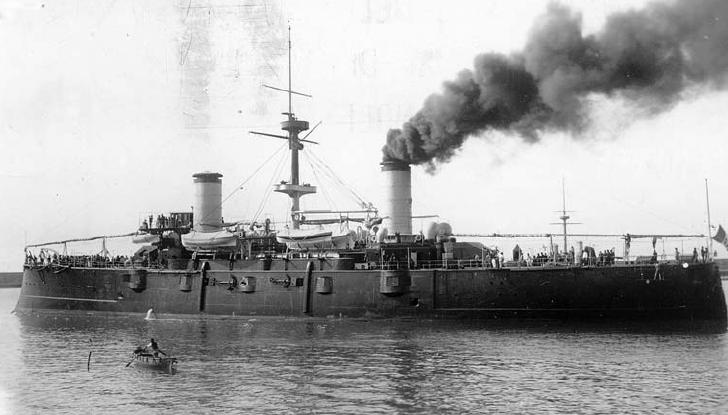

el CRISTOBAL COLÓN, aún con pabellón italiano antes de ser entregado a La Armada Española
BOTADO EL AÑO: 1.896
DESPLAZAMIENTO: 6.840 toneladas
VELOCIDAD: 20 nudos
BLINDAJE MÁXIMO: 150 mm.
ARMAMENTO: 2 cañones de 254 mm.; 10 cañones de 152 mm; 6 cañones de 120 mm; 20 cañones ligeros; 2 ametralladoras; 4 tubos lanzatorpedos
OBSERVACIONES: Se trataba del mejor buque de su clase que había en ambas escuadras. Era una compra realizada a Italia y que debería haber contado con otro buque gemelo, el "Pedro de Aragón". Los fallos en sus cañones pesados hicieron que se le retirasen a la espera de sustituirlos por otros, sin embargo el estallido del conflicto obligó a que partiera al Caribe sin ellos.



VIZCAYA:

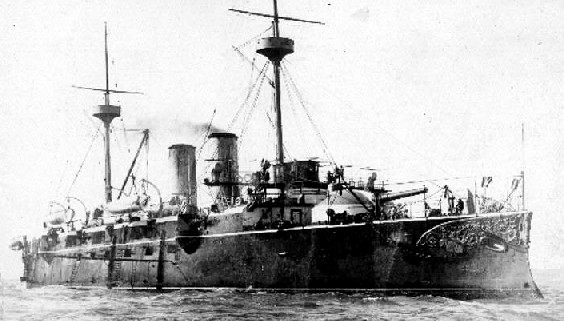

  Una amenazadora estampa del Vizacaya en alta mar. Sus fondos, sucios, le restaron velocidad.
BOTADO EL AÑO: entre 1.890 y 1.891 se entregaron a la Armada los buques de esta clase
DESPLAZAMIENTO: 7.000 toneladas
VELOCIDAD: 20 nudos
BLINDAJE MÁXIMO: 305 mm.
ARMAMENTO: 2 cañones de 280 mm.; 10 cañones de 140 mm; 2 cañones de 70 mm; 16 cañones ligeros; 2 ametralladoras; 8 tubos lanzatorpedos

BUQUES GEMELOS:

INFANTA MARÍA TERESA:

  una bella estampa del TERESA

ALMIRANTE OQUENDO:

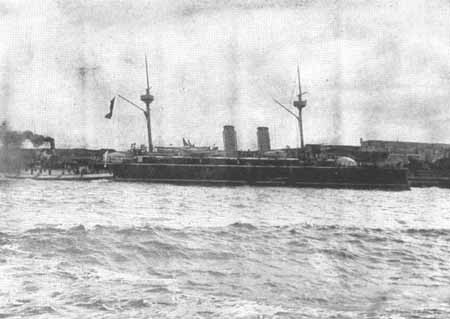

  imagen, un tanto lejana, del OQUENDO  fondeado
OBSERVACIONES: Se trataba de tres cruceros acorazados que tenían su origen en la clase ORLANDO británica. El diseño era, pues, británico, lo cual era una garantía en la época. Eran buques poderosos pero que no estaban a la altura de un acorazado



CARLOS V:

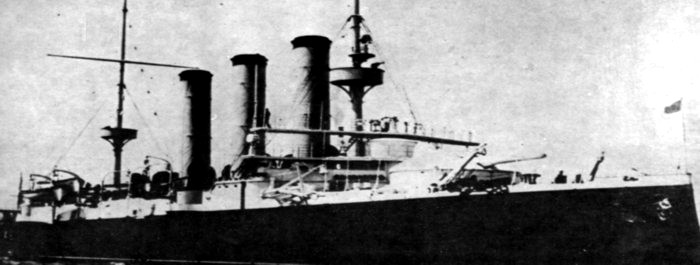

cruceroacorazado EMPERADOR CARLOS V
BOTADO EL AÑO: entre 1.895
DESPLAZAMIENTO: 9.235 toneladas
VELOCIDAD: 19nudos
BLINDAJE MÁXIMO: 50 mm.
ARMAMENTO: 2 cañones de 280 mm.; 8 cañones de 140 mm; 4 cañones de 100 mm; 2 cañones de 70 mm; 14 cañones ligeros; 2 ametralladoras; 6 tubos lanzatorpedos
OBSERVACIONES: Se trataba del mayor buque construido hasta entonces en unos astilleros españoles.



CARDENAL CISNEROS:

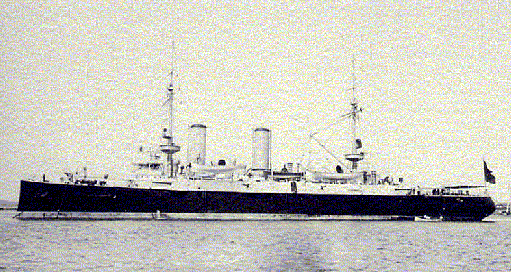

  El Cardenal Cisneros con un esqema de pintura habitual en La Armada en aquellas fechas: casco Negro, superestructuras y cañones Blancos y chimeneas Ocres
BOTADO EL AÑO: ninguno de estos tres buques estuvo listos para el conflicto
DESPLAZAMIENTO: 7.000 toneladas
VELOCIDAD: 20 nudos
BLINDAJE MÁXIMO: como consecuencia de la guerra, se varió el proyecto, aumentando su blindaje en detrimento de la artillería pesada.
ARMAMENTO: 2 cañones de 240 mm.; 8 cañones de 140 mm; 2 cañones de 70 mm; 18 cañones ligeros; 2 ametralladoras; 8 tubos lanzatorpedos

BUQUES GEMELOS:

PRINCESA DE ASTURIAS:

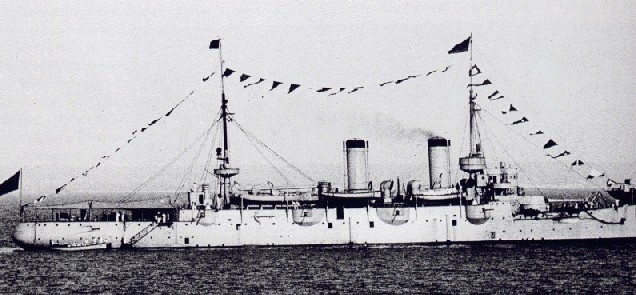

  el PRINCESA DE ASTURIAS engalanado

CATALUÑA:

  el CATALUÑA fondeado.Nótese su característica popa redondeada, una diferencia sustancial con respecto a los Vizcaya
OBSERVACIONES: Se trataba de tres cruceros acorazados basados en los tres clase VIZCAYA, pero de diseño netamente español. Como rasgo distintivo, la popa era más redondeada y los cañones pesados se alojaban en torres que nada tenían que ver con las de los VIZCAYA. Aunque no llegaron a estar listos para el conflicto, la prensa española los incluía en sus listas, contribuyendo a desinformar a la población.



CRUCEROS PROTEGIDOS



ALFONSO XIII:

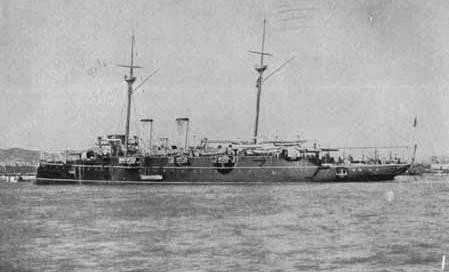

el ALFONSO XIII, gemelo del desaparecido REINA REGENTE, el primero basado en el proyecto del segundo
BOTADO EL AÑO: botados ambos entre 1.891 y 1.893
DESPLAZAMIENTO: 4.664 toneladas
VELOCIDAD: 20 nudos
BLINDAJE MÁXIMO: 76 mm.
ARMAMENTO: 4 cañones de 200mm.; 6 cañones de 120 mm; 7 cañones ligeros; 2 ametralladoras; 5 tubos lanzatorpedos

BUQUES GEMELOS:

LEPANTO:

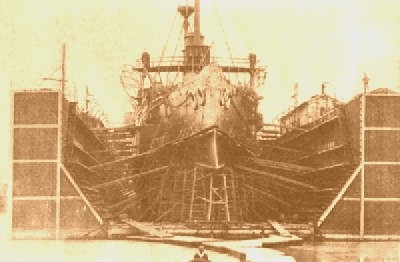

  el LEPANTO en dique flotante
OBSERVACIONES: Réplicas españolas del trágicamente desaparecido REINA REGENTE, pretendían ser unos buques tan revolucionarios como lo fue el anteriormente mencionado, construido en Gran Bretaña. Sin embargo, los astilleros españoles no estuvieron a la altura de semejante proyecto, dando como resultado dos buques mediocres que no llegaban a desarrollar los 20 nudos teóricos de velocidad. El ALFONSO XIII llevaba 4 cañones de 160 mm en lugar de los de 200 mm por problemas estructurales, siendo dado de baja en la Armada en 1.900



CRUCEROS MENORES



ALFONSO XII:

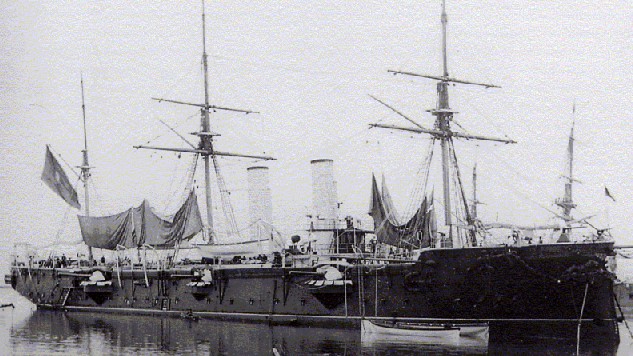

  crucero ALFONSO XII, que permanecería averiado durante todo el conflicto en La Habana debido a su intenso uso  en la lucha contra los mambises.
BOTADO EL AÑO: Botados entre 1.886 1.887
DESPLAZAMIENTO:3.600 toneladas
VELOCIDAD:15 nudos
ARMAMENTO:6 cañones de 160 mm., 11 cañones ligeros, 5 tubos lanzatorpedos.

BUQUES GEMELOS:

REINA MERCEDES:

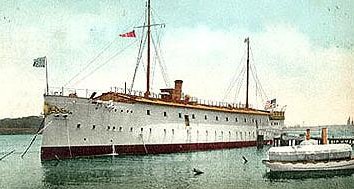

  crucero REINA MERCEDES el MERCEDES, reflotado por los americanos, se convertiría en buque-vivienda, para lo cual sería completamente remodelado



MARQUÉS DE LA ENSENADA:

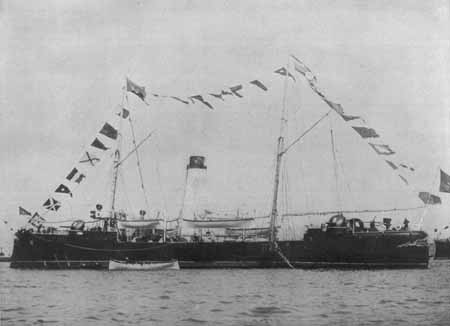

  el crucero MARQUÉS DE LA ENSENADA engalanado
BOTADO EL AÑO:1.894
DESPLAZAMIENTO:1.045 toneladas
VELOCIDAD:14 nudos
ARMAMENTO:4 cañones de 120 mm., 5 cañones ligeros, 1 ametralladora, 2 tubos lanzatorpedos.



ISABEL II:

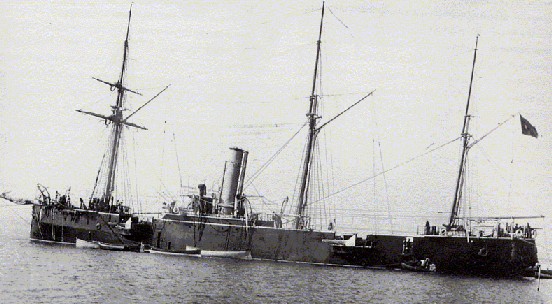

  el ISABEL II, un crucero afortunado tras su participación en los combates de San Juan de Puerto Rico
BOTADO EL AÑO: Botados entre 1.885 y 1887
DESPLAZAMIENTO:1.150 toneladas
VELOCIDAD:14 nudos
ARMAMENTO: 4 cañones de 120 mm., 2 cañones de 70 mm, entre 6 y 7 cañones ligeros, 2 tubos lanzatorpedos.

BUQUES GEMELOS:

CONDE DE VENADITO:

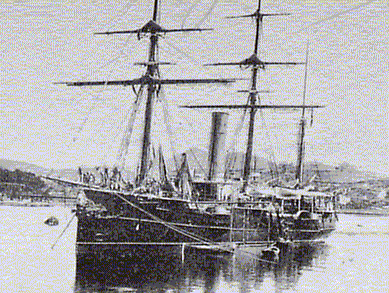

  el CONDE DE VENADITO, destinado en La Habana

INFANTA ISABEL :

crucero Infanta Isabel



GENERAL CONCHA:

  el GENERAL CONCHA, en realidad un gran cañonero.
BOTADOS EL AÑO: Entre 1.883 y 1884
DESPLAZAMIENTO:540 toneladas
VELOCIDAD:11 nudos
ARMAMENTO: 3 cañones de 120 mm., 3 ametralladoras, 1 tubo lanzatorpedos
BUQUES GEMELOS:

MAGALLANES:

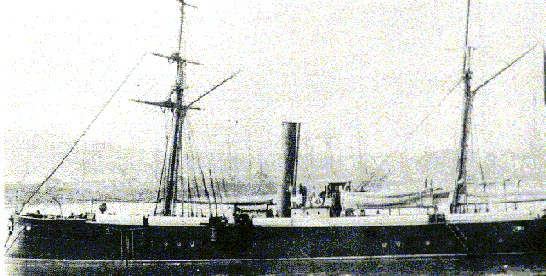

El MAgallanes, con los colores habituales en los buques de La Armada



CRUCEROS AUXILIARES



PATRIOTA:

  anteriormente NORMANNIA
DESPLAZAMIENTO: 12.000 toneladas
VELOCIDAD:18 nudos
ARMAMENTO: 4 cañones de 150 mm, 2 cañones de 120 mm, 2 cañones de 90 mm, 9 cañones ligeros



RÁPIDO:

  anteriormente COLUMBIA
DESPLAZAMIENTO: 10.500 toneladas
VELOCIDAD:18 nudos
ARMAMENTO: 2 cañones de 150 mm, 4 cañones de 120 mm, 2 cañones de 87 mm, 8 cañones ligeros



METEORO:

Crucero auxiliar Meteroro, ex-Hansa alemán. Foto cortesía de http://vidamaritima.blogspot.com Punto de Encuentro
DESPLAZAMIENTO: 10.910 toneladas
VELOCIDAD:19 nudos
ARMAMENTO: 4 cañones de 120 mm, 14 cañones ligeros



CAÑONEROS-TORPEDEROS



DESTRUCTOR:

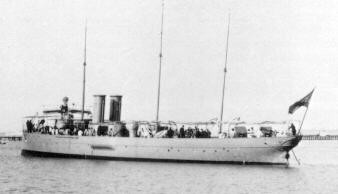

  DESTRUCTOR, buque que daría su nombre a toda una clase, inventado por Villaamil
BOTADOS EL AÑO: 1.886
DESPLAZAMIENTO: 380 toneladas
VELOCIDAD:22 nudos
ARMAMENTO: 1 cañón de 90 mm, 4 cañones de 57 mm, 2 cañones de 37 mm, 3 tubos lanzatorpedos



NUEVA ESPAÑA:

  el NUEVA ESPAÑA navegando en aguas tranquilas
BOTADOS EL AÑO: A partir de 1.887
DESPLAZAMIENTO:570 toneladas
VELOCIDAD:18 nudos
ARMAMENTO: la mitad de la clase estaba armada de la siguiente manera: 2 cañones de 120 mm, 4 cañones de 57 mm, 1 ametralladora, 2 tubos lanzatorpedos.
El resto de los buques de la misma clase tenían el siguiente armamento: 6 cañones de 57 mm, 1 ametralladora, 2 tubos lanzatorpedos.
BUQUES GEMELOS:

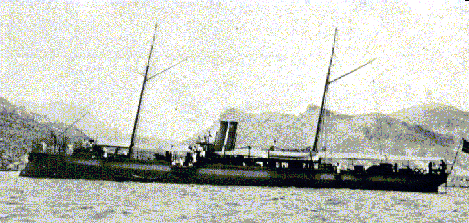

TEMERARIO:



MARQUÉS DE MOLINS:

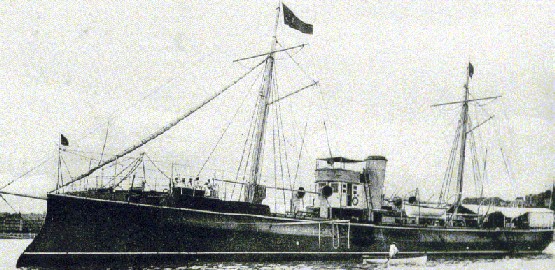

el Marqués de Molins

MARTÍN ALONSO PINZÓN, VICENTE YAÑEZ PINZÓN, GALICIA:

NO DISPONGO DE NINGUNA FOTOGRAFÍA DE ESTOS BUQUES



FILIPINAS:

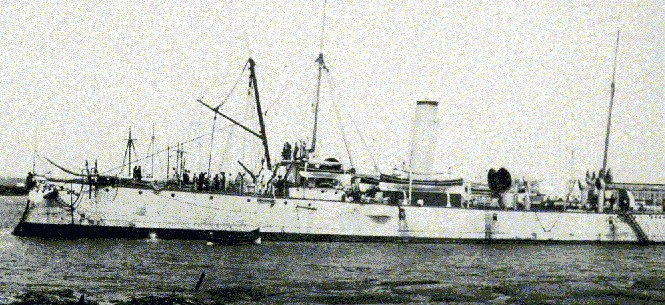

  el Filipinas
BOTADOS EL AÑO: 1.892
DESPLAZAMIENTO:750 toneladas
VELOCIDAD:20 nudos
ARMAMENTO: 2 cañones de 120 mm, 4 cañones de 42 mm, 2ametralladoras, 4tubos lanzatorpedos.



DESTRUCTORES



TERROR:

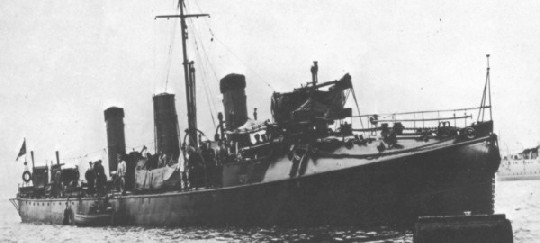

  el Terror en España
BOTADOS EL AÑO: Entre 1.896 y 1.897
DESPLAZAMIENTO:380 toneladas
VELOCIDAD:27 nudos
ARMAMENTO: 2 cañones de 75 mm, 2 cañones de 57 mm, 2 cañones de 37 mm, 2 tubos lanzatorpedos.
BUQUES GEMELOS:

FUROR:

el FUROR a toda máquina

PLUTÓN, OSADO, AUDAZ, PROSERPINA:

NO DISPONGO DE NINGUNA FOTOGRAFÍA DE ESTOS BUQUES



TORPEDEROS



NO DISPONGO DE NINGUNA FOTOGRAFÍA DE ESTOS BUQUES



ARIETE:

  un dibujo representando el torpedero ARIETE
BOTADOS EL AÑO: 1.887
DESPLAZAMIENTO:128 toneladas
VELOCIDAD:26 nudos
ARMAMENTO: 3 cañones de 42 mm, 2 tubos lanzatorpedos.
BUQUES GEMELOS:

RAYO: (NO DISPONGO DE FOTOS DE ESTE BUQUE)




AZOR:

  el AZOR en alta mar
BOTADOS EL AÑO: 1.887
DESPLAZAMIENTO:120 toneladas
VELOCIDAD:25 nudos
ARMAMENTO: 2 cañones de 42 mm, 2 tubos lanzatorpedos.
BUQUES GEMELOS:

HALCÓN: (NO DISPONGO DE FOTOGRAFÍAS DE ESTE BUQUE)




RIGEL:

BOTADOS EL AÑO: A partir de 1.883
DESPLAZAMIENTO:Entre 60 y 88 toneladas
VELOCIDAD: Entre los 19 y 21 nudos
ARMAMENTO: 2 cañones de 42, 37 ó 25 mm, 2 tubos lanzatorpedos.
BUQUES GEMELOS:

ORIÓN:

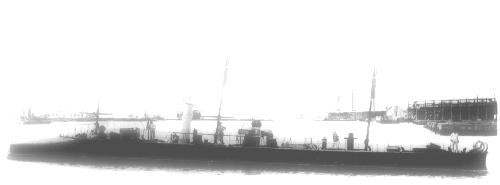

imagen un tanto difuminada del ORIÓN en puerto

HABANA:

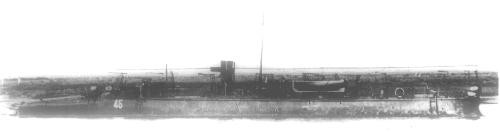

  torpedero HABANA, así llamado porque su construcción fue posible gracias a las donaciones de la colonia española en dicha ciudad

EJÉRCITO:

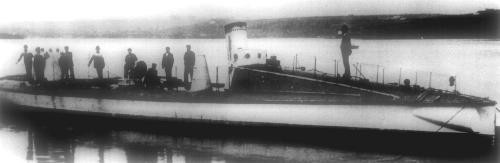

  torpedero EJÉRCITO

ACEVEDO, ORDÓÑEZ, RETAMOSA y BARCELÓ:

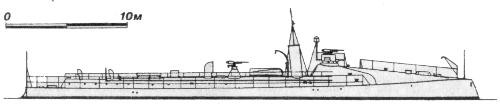

un dibujo que muestra cómo eran los buques de esta clase



MONITORES

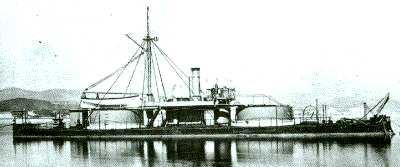

PUIGCERDA:


BOTADOS EL AÑO: 1.875
DESPLAZAMIENTO:553 toneladas
VELOCIDAD:8 nudos
ARMAMENTO: 1 cañón de 160 mm, 2 2 cañones de 120 mm
